Protocolo XREF: Detalles en SketchUp + LayOut
¿Cómo maquetar detalles en SketchUp y LayOut sin perder el control del proyecto?
Cuando un proyecto de arquitectura o diseño interior crece, casi siempre crece el caos: un único modelo de SketchUp cargado con todos los detalles, geometrías pesadas que se contaminan entre sí y láminas de LayOut que dejan de actualizarse cada vez que mueves una pared. El problema no es SketchUp. El problema es la falta de un protocolo.
En la metodología SketchUp BIM trabajamos justo al revés: en lugar de meterlo todo en un solo archivo, referenciamos los modelos 3D por fuera del modelo central.
Cada detalle vive como un componente independiente, vinculado, que comparte un mismo punto de origen de coordenadas (eje X en rojo, eje Y en verde, eje Z en azul). Ese punto cero común es la clave silenciosa de todo: permite que cada detalle se alinee, se ordene y se documente de forma consistente, secuencial y sistemática.
El resultado es una maqueta de LayOut donde la estructura de detalles del proyecto se comporta como un sistema vivo: cada lámina sabe de dónde viene su información, cada escena se actualiza sola y cada plano mantiene su lugar. Esto no es magia; es método. A continuación, los 5 pasos clave para implementar este protocolo de referencias externas y maquetación con éxito en un proyecto real de ejecución.

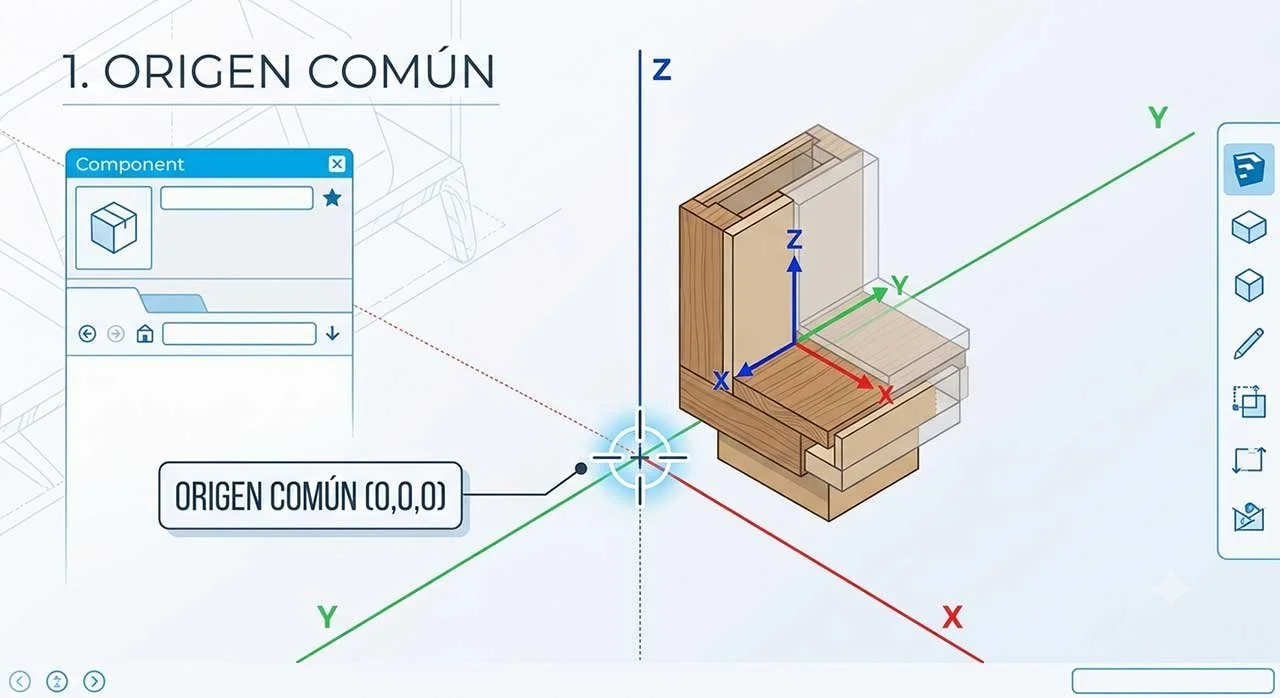

1.Define un origen de coordenadas común (0,0,0) para todos los componentes.
Antes de modelar un solo detalle, fija un punto cero compartido apoyado en los ejes de SketchUp: X (rojo), Y (verde) y Z (azul). Cada componente que crees (Un detalle de un mueble o un sistema constructivo de detalle) debe nacer e insertarse sobre ese mismo origen. Este gesto, aparentemente menor, es el que garantiza que más adelante todas las referencias externas encajen entre sí sin tener que reposicionarlas a mano.

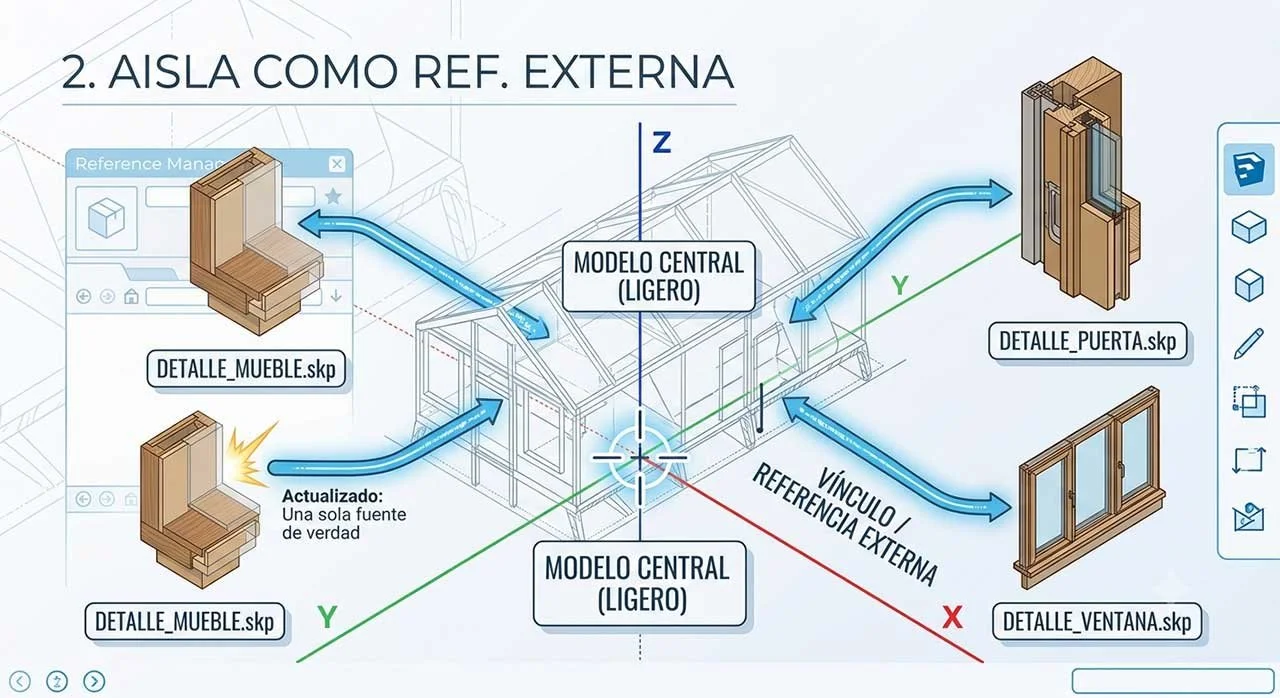

2.Aísla cada detalle como referencia externa, fuera del modelo central.
En lugar de acumular geometría dentro de un archivo único, guarda cada componente como un modelo .skp independiente y vincúlalo al modelo de coordinación. Así el modelo central se mantiene ligero y limpio, mientras cada detalle puede editarse por separado. Cuando actualizas el archivo referenciado, el cambio se propaga sin romper el resto del proyecto: una sola fuente de verdad para cada elemento.(Aplica esto en diseñ de muebles, cuadros de puertas y ventanas y otros detalles especiales).

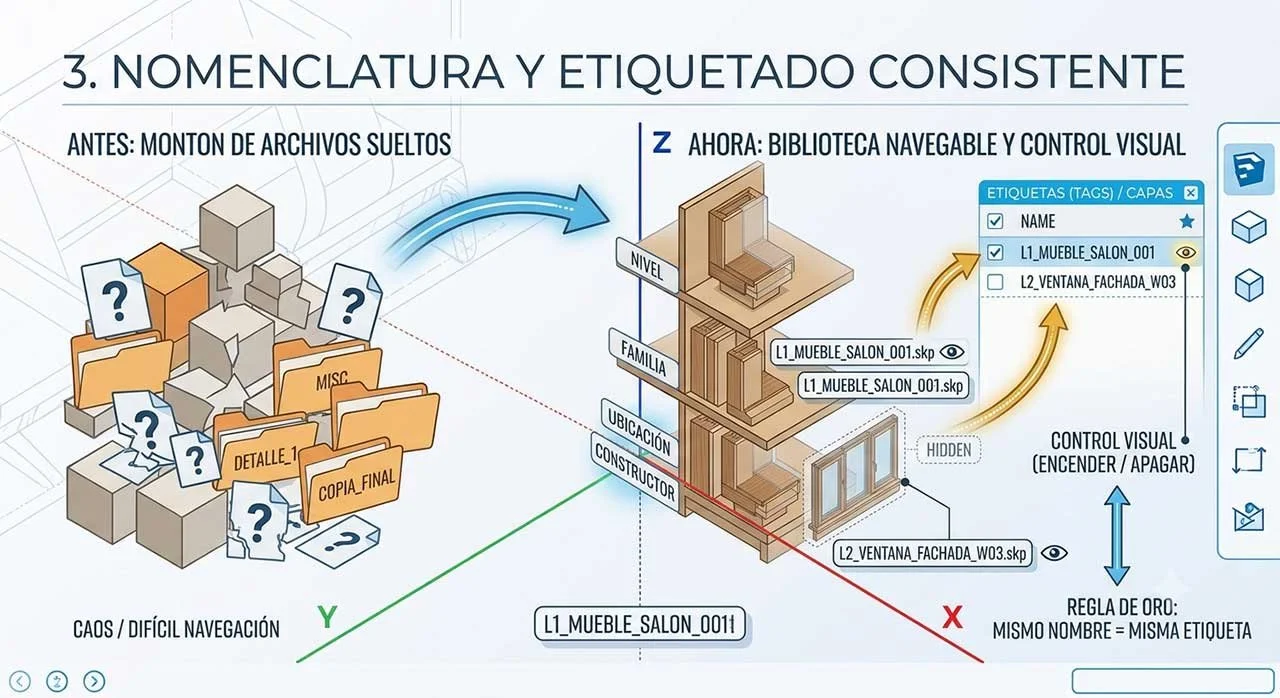

3.Aplica una nomenclatura y un sistema de etiquetas (tags) consistente.
Cada referencia, capa y componente necesita un nombre lógico y predecible (Por familia, por nivel de detalle, por ubicación). Esta estructura sistemática es lo que convierte un montón de archivos sueltos en una biblioteca navegable. Un buen árbol de etiquetas te permite encender y apagar información por capas y mantener el control visual de cada detalle dentro y fuera del modelo central. (Conserva la regla de oro: Lo que se llama de una manera, se etiqueta con el mismo nombre).

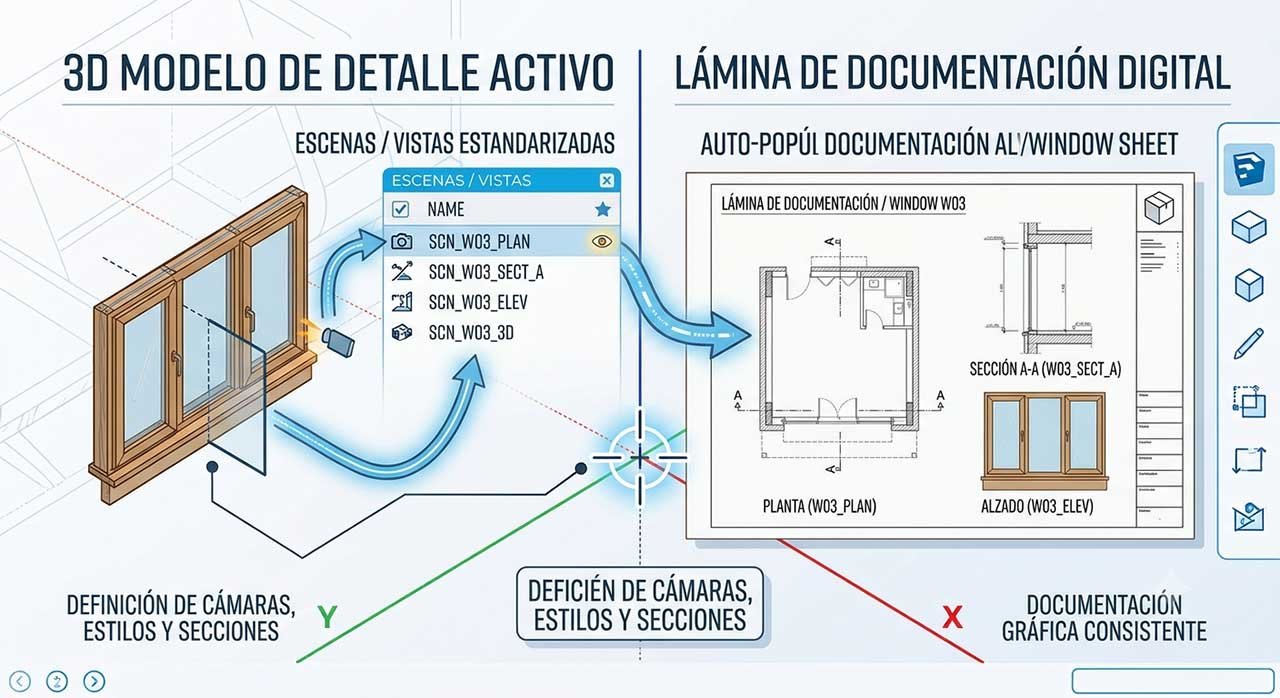

4.Construye escenas (Scenes) estandarizadas para cada detalle.
Con los componentes referenciados sobre el origen común, crea escenas con cámaras, estilos y secciones consistentes para cada detalle. Estas escenas son el puente entre el 3D y la documentación: definen exactamente cómo se verá cada elemento en la lámina. Al estandarizarlas, garantizas que toda la documentación hable el mismo idioma gráfico y que cualquier cambio en el modelo se refleje automáticamente.

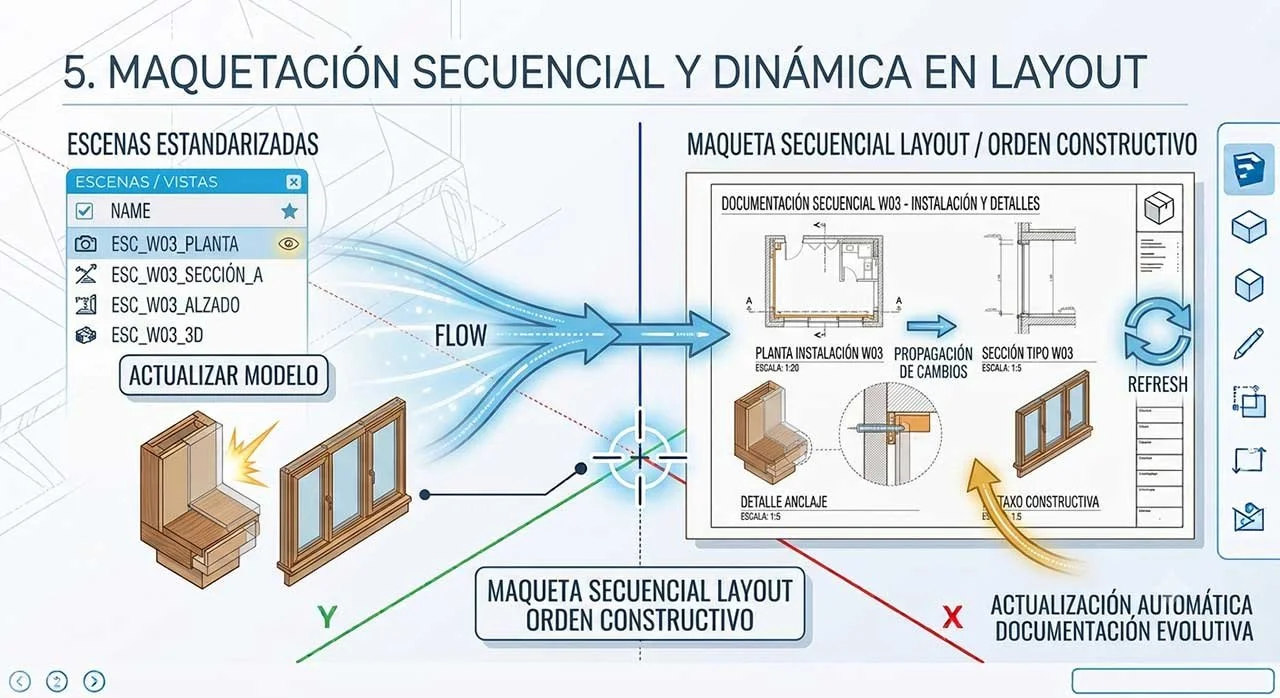

5.Maqueta en LayOut de forma secuencial y dinámica.
Vincula cada escena a su viewport en LayOut sobre una plantilla con escalas, formatos y cajetines homogéneos. Ordena los detalles de forma secuencial (Siguiendo la lógica constructiva del proyecto) para que las láminas cuenten una historia coherente. Como todo está referenciado, basta con actualizar el modelo o la escena para que la maqueta entera se ponga al día: documentación que evoluciona con el proyecto, no contra él.
Conclusión
Estructurar un proyecto con el protocolo de referencias externas no es un truco aislado: es la forma de pensar de la metodología SketchUp BIM. Al separar los detalles del modelo central, anclarlos a un origen de coordenadas común y maquetarlos de manera sistemática en LayOut, ganas exactamente lo que un estudio de arquitectura o diseño interior necesita para ejecutar: archivos más ligeros, documentación que se actualiza sola, consistencia gráfica en cada lámina y un sistema replicable que cualquier miembro del equipo puede entender y mantener. Menos retrabajo, menos errores, más control.
Lo mejor es que estos fundamentos se aprenden. En el programa y curso 33 SketchUp BIM te llevamos paso a paso por este protocolo y por toda la metodología en tan solo 5 semanas, para que dejes de improvisar y empieces a documentar como un sistema. Porque esto no es magia: es método.
